Notre produit.

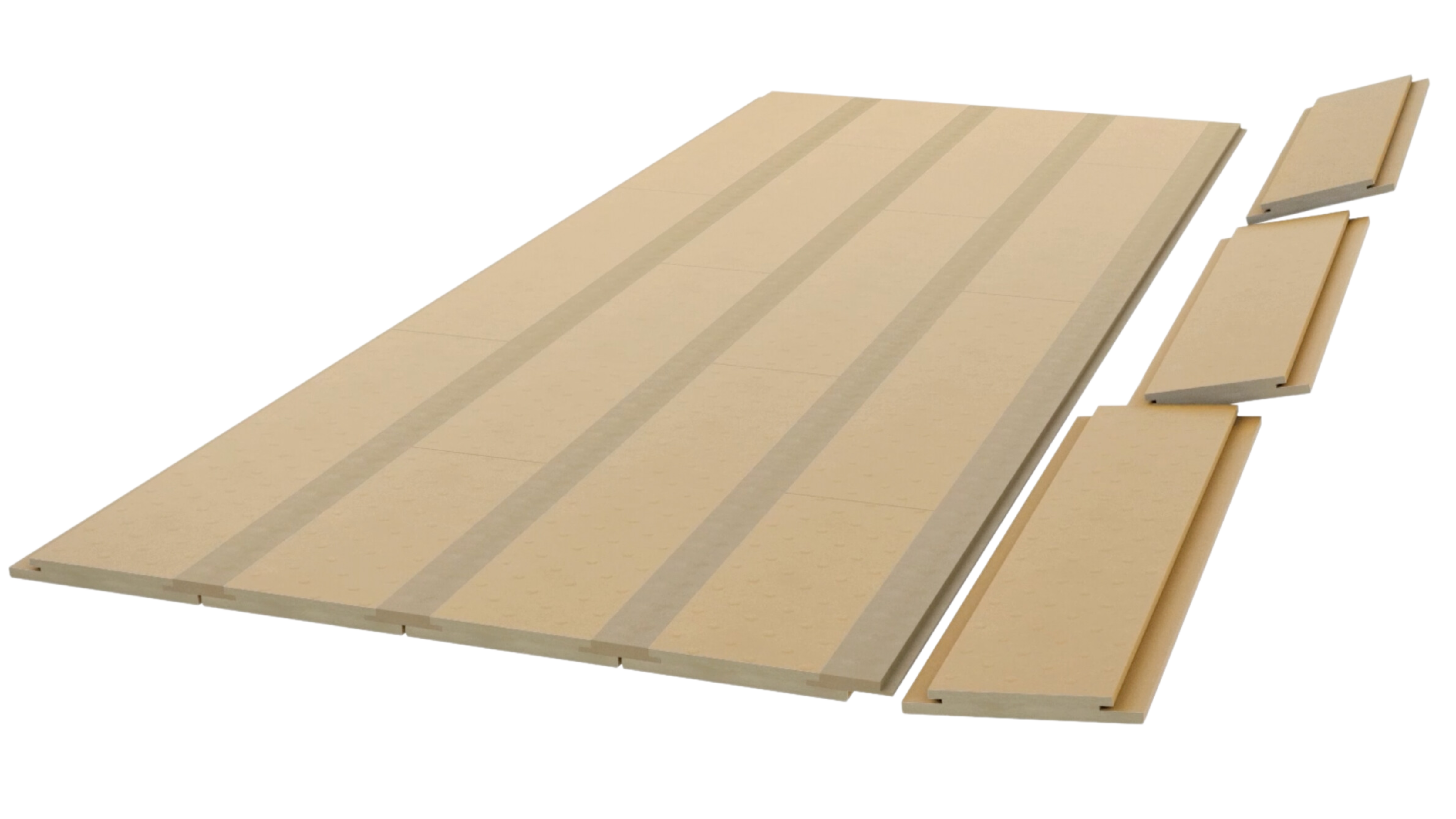

Les panneaux SONO/MAX25

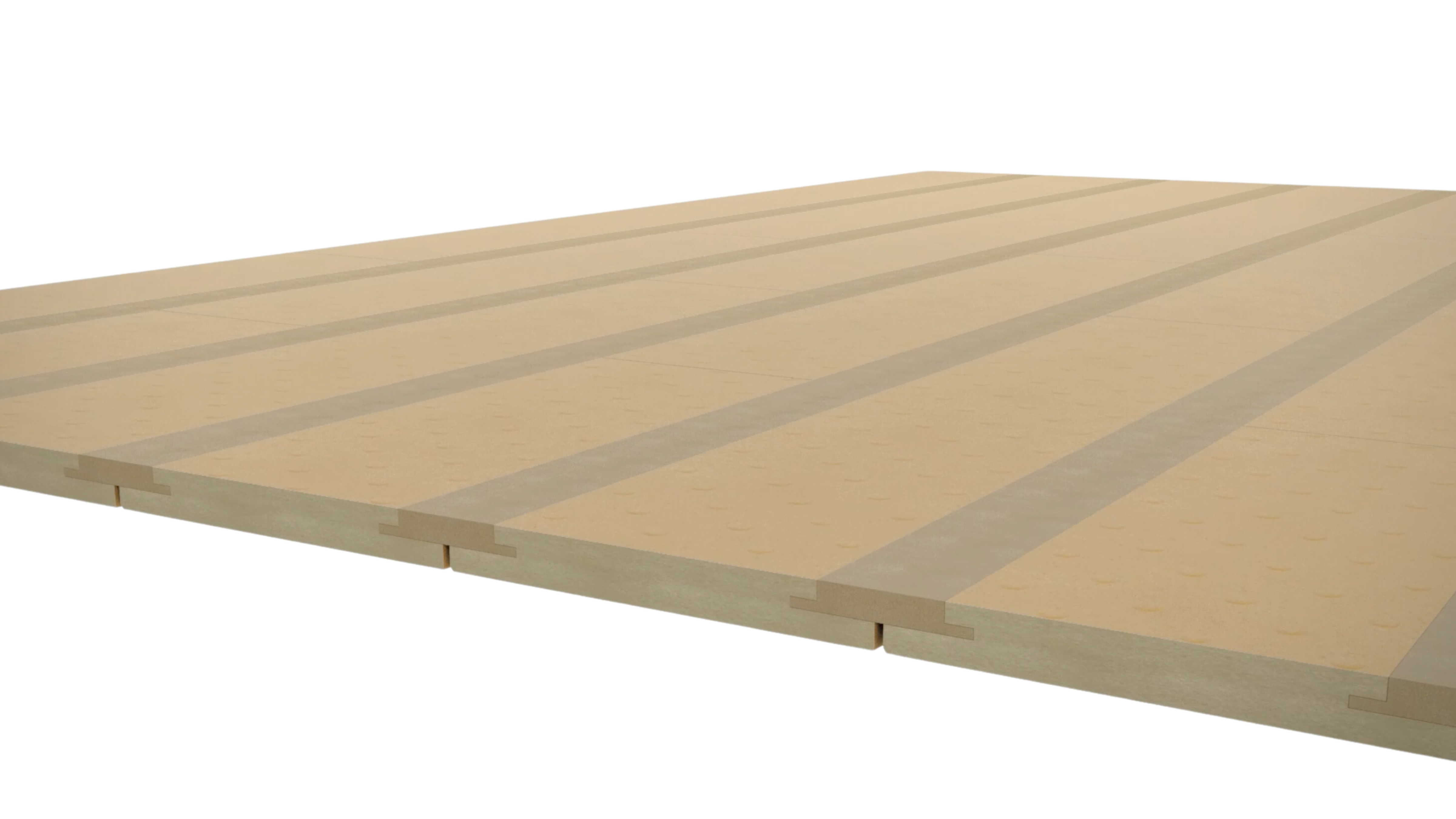

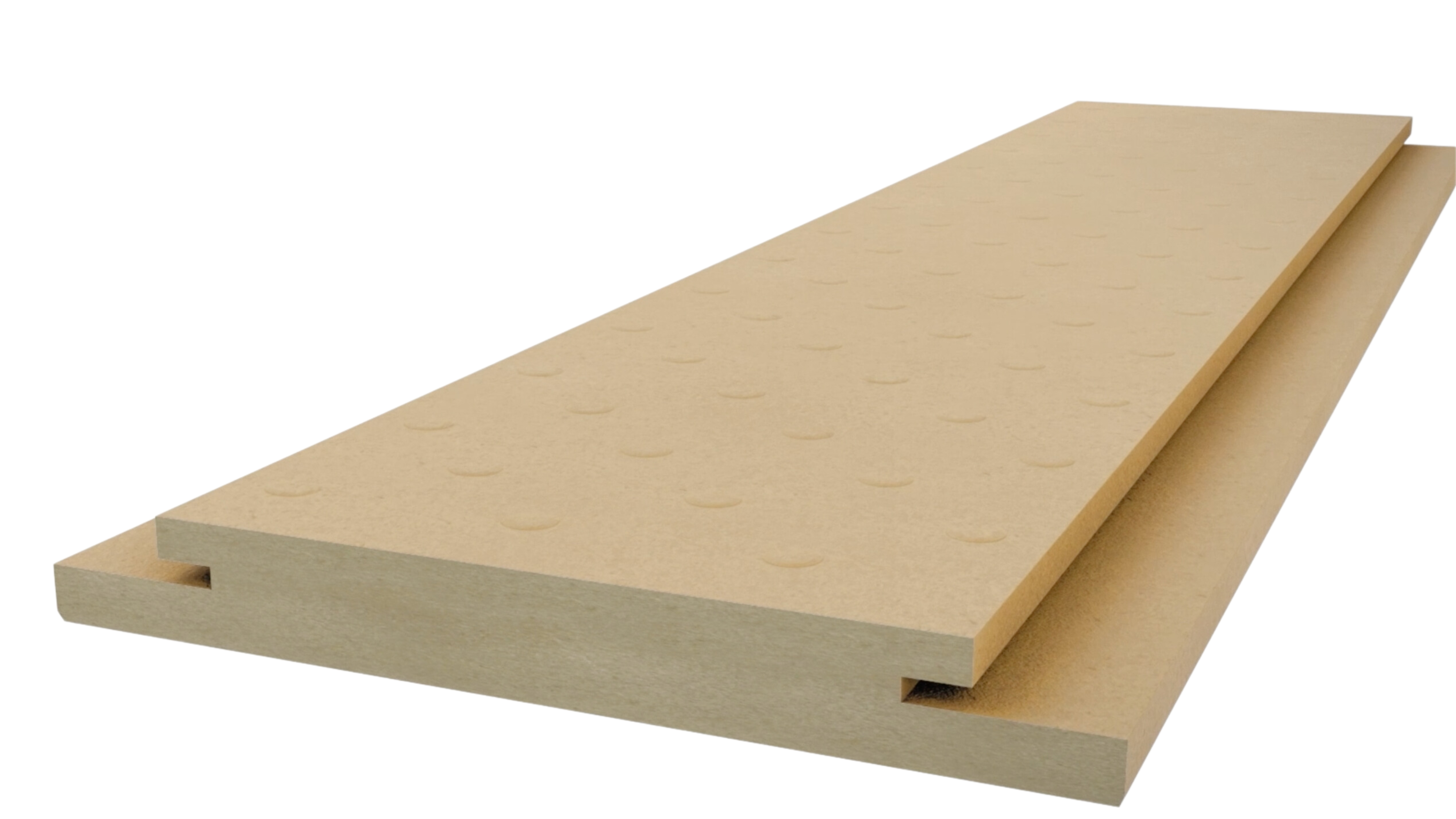

Les panneaux rainurés SONO/MAX25 ont une épaisseur de 1 po, une largeur de 10 po et une longueur de 48 po. Ils sont assemblés entre eux à l'aide de lattes profilées.
Les lattes profilées, fabriquées en MDF et conformes à la norme d'émission de formaldéhyde (moins de 0,3 ppm), ont été développées pour la fixation mécanique du bois d’ingénierie et des panneaux de support pour la céramique. La rainure des panneaux est calibrée pour que les lattes ne soient pas en contact avec la structure.
Les avantages
Ses qualités ont été démontrées et testées
Résultat acoustique hors du commun FIIC 62 à FIIC 65
Idéal pour l’installation de bois franc (*avec contreplaqué) par-dessus un béton
Réduit les bruits d’impact et les bruits aériens
Vous ne voulez pas enlever votre céramique ? Installez SONO/MAX25 par-dessus
Facile à installer, économie de main-d’œuvre
Résistant à l’humidité et à la moisissure
Excellentes propriétés thermiques
Coupe le pont thermique selon le type de construction
Induit véritablement une atmosphère intérieure saine et un confort naturel
Inodore, dépourvu d’émanations chimiques
Recyclable, écologique et respectueux de l’environnement
Se pose sans colle pour recevoir tous les types de couvre-planchers : bois, planchers laminés, céramiques, pierres naturelles
Composé de fibres de bois entrelacées, enrobées d’une émulsion de cire, sans additif liant
Matériau de construction testé et autorisé selon les normes de la construction
Répond à la norme CAN/ULC-S 706 type 1, catégorie 2
Répond aux normes
Polyvalence adaptée à vos besoins
Le SONO/MAX25 est un choix polyvalent qui s'adapte à une variété de matériaux et de structures. Il est compatible avec différents types de planchers, incluant le bois franc (lorsqu'il est utilisé avec du contreplaqué), le bois d'ingénierie, le laminé, ainsi que la céramique et le marbre.
De plus, ce produit convient parfaitement aux structures en bois, en béton ou aux charpentes d'acier avec pontage de béton, offrant ainsi une solution d'insonorisation flexible pour tout type de construction.
Respect de l'environnement et de votre santé
Conçu avec une approche écologique, le SONO/MAX25 est fabriqué à partir de panneaux de fibres de bois, qui intègrent une multitude de cellules d'air. Ces caractéristiques lui confèrent des propriétés exceptionnelles d'isolation acoustique et thermique.
Le processus de fabrication utilise la colle naturelle du bois, sans ajouter de liants chimiques. Cela signifie que le SONO/MAX25 ne dégage aucune émanation chimique nuisible, garantissant ainsi un produit respectueux de l'environnement.
Ses caractéristiques
Découvrez son épaisseur, ses dimensions, son poids et bien plus encore
-IMPORTANT-
La performance du SONO/MAX25 est conditionnelle au respect des
instructions d'installation écrites et fournies par le fabricant .
Si vous installez un bois franc broché, il est important de mettre un contreplaqué de minimum ½ pouce entre
le SONO/MAX25 et le bois franc.
Données techniques
Fabrication contrôlée selon la norme
CAN/ULC S706 type1, catégorie2
Profil Rainures
Épaisseur 1”
Expansion linéaire ASTM D-1037 0,20 %
Absorption d'eau (2h) ASTM D-1037 7,25 % volume
Valeur thermique ASTM C-518 2,00 R
Conductivité thermique
ASTM C-518 0,33 K
Force de compression à 10 % de déformation ASTM C-165 23.2 lb/po2
Densité ASTM D-103715,00 lb/pi3
Conditions d'inflammabilité *
Température d'auto-ignition de 260 °C
Toxicité : L'exposition à ce produit ne devrait pas causer d'effets nocifs
Latte profilée : Répond à la norme ANSI A2008.2 2002
Méthode d'évaluation des données techniques ASTM D-1037-99
Émission de formaldéhyde ‹0.30 ppm›
Son installation
Tout savoir sur l'installation du produit
Comment l'installer ?
Pour obtenir les performances supérieures d'insonorisation qui caractérisent nos produits SONO/MAX25, vous devez respecter les recommandations suivantes :
Préparation
IMPORTANT : Avant le déballage, laissez reposer le SONO/MAX25 pendant 24 heures dans la pièce où il doit être installé, à une température minimale de 18°C (64ºF).
Pour une installation optimale et garantie, assurez-vous de la planéité du support de plancher (dalle de béton), car celui-ci ne doit pas comporter d'irrégularités de surface de type vallonnement.
À l'aide d'une règle ou d'un niveau, vérifiez si le sous-plancher (béton) est à niveau, avec un écart maximal de 3/16” sur une longueur de 10’ ou de 1/8” sur une longueur de 6’. Si nécessaire, utilisez un composé de remplissage à base de ciment d'une capacité de 3000 lb/po² pour combler les dépressions.
RECOMMANDATIONS : Veillez à ne pas dépasser l'épaisseur maximale recommandée par le fabricant. Appliquer trop de composé dans les zones creuses pourrait affaiblir le remplissage et empêcher de supporter des objets lourds. Assurez-vous que le sous-plancher ne présente aucune imperfection (clous, vis, etc.).
RECOMMANDATIONS : Sur une dalle de béton, remplissez toutes les fissures et retirez tout résidu. Sur une structure en bois, assurez-vous qu'elle respecte les normes de construction. Toute surface de support doit être propre, sèche et sans aspérités.
Si recommandé, installez un polyéthylène de 6mm sur le plancher à couvrir avant la pose.
Types d'installations
Comment installer le SONO/MAX25 selon le type de construction

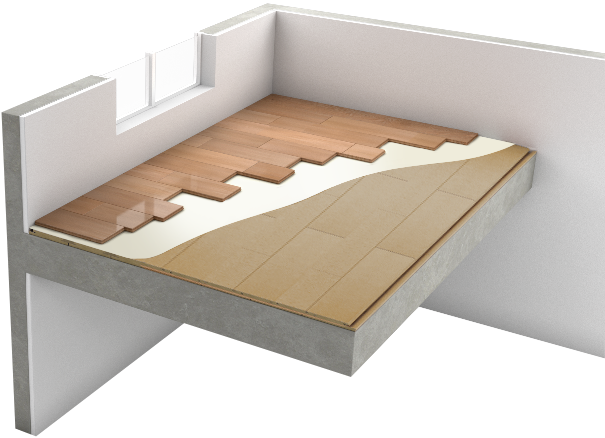

Option A
SONO/MAX25 sous du bois d'ingénierie 3/4 (cloué)
Lors de l'installation, laissez toujours au moins 1/2” entre le système SONO/MAX25 et les murs, conduits, colonnes, etc.
Première rangée : Coupez le panneau en deux sur sa longueur (5” x 48”), le côté texturé vers le haut, et insérez la latte profilée. La latte doit dépasser le joint des panneaux d'au moins 8”.
Rangées suivantes : Alternez les panneaux en échelon.
Un contreplaqué ½" ou plus devra être installé et vissé avant la pose du bois par-dessus le SONO/MAX25.
Installez un papier coupe-vapeur (ciré et translucide) entre le SONO/MAX25 et le bois (pour les nouvelles constructions à structure de béton).
Pour fixer le bois franc, n'utilisez que des broches de 1½”, qui ne doivent pas entrer en contact avec le sous-plancher.
Option B
SONO/MAX25 sous du bois d'ingénierie flottant ou sous du couvre-plancher laminé (flottant)
Lors de l'installation, laissez toujours au moins 1/2” entre le système SONO/MAX25 et les murs, conduits, colonnes, etc.
Première rangée : Coupez le panneau en deux sur sa longueur (5” x 48”), le côté texturé vers le haut, et insérez la latte profilée. La latte doit dépasser le joint des panneaux d'au moins 8”.
Rangées suivantes : Alternez les panneaux en échelon.
Avant l'installation de la surface de plancher en bois, lisez et respectez les instructions du manufacturier du produit.

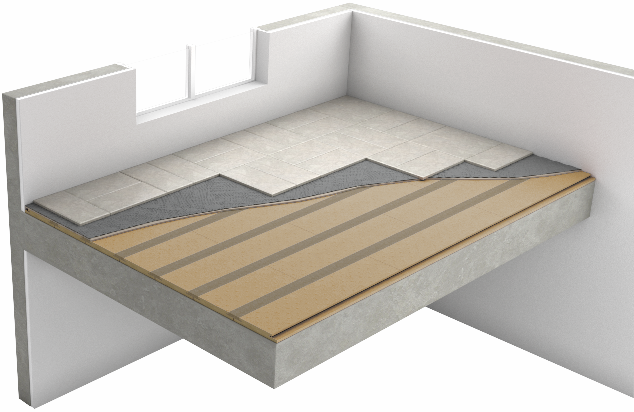

Option C
SONO/MAX25 sous la céramique, le marbre, ou le granit (avec espacement d'un panneau de support)
Lors de l'installation, laissez toujours au moins 1/2” entre le système SONO/MAX25 et les murs, conduits, colonnes, etc.
Pour la pose de céramique ou de pierre naturelle : laissez toujours au moins 1/2” entre le système SONO/MAX25 et les murs, conduits, colonnes, etc. De même, il est très important de toujours laisser au moins 1/2” entre les panneaux de support et les murs, conduits, colonnes, etc.
Installez SONO/MAX25 sur le plancher tel qu'indiqué.
Pour la céramique, vissez sur les lattes profilées, à tous les 6”, les panneaux d'appui pour plancher de 3/8” d'épaisseur Fiberock, à l'aide de vis à plancher de 1” no10. Assurez-vous que la tête de la vis reste à la surface du panneau de support afin d'éviter que la vis entre en contact avec le sous-plancher.
Sur tous les joints, appliquez un ruban de 4” de fibre de verre résistant aux alcalins et recouvrez le ruban d'une fine couche de ciment-colle.
Pour l'installation de la céramique, du marbre et du granit, utilisez le mortier recommandé par le fabricant.

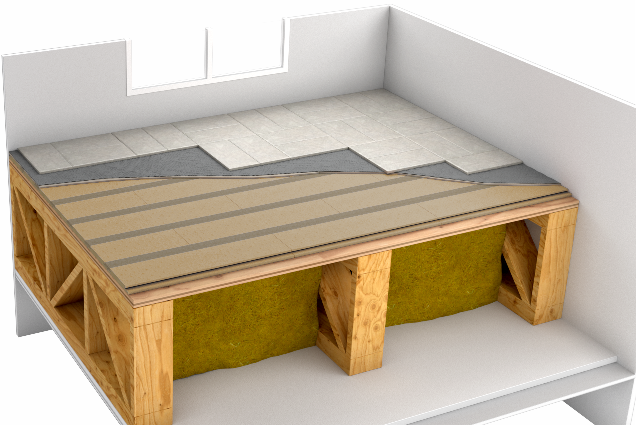

Option D
Remplacement de la chape de béton avec SONO/MAX25
Assemblage pour céramique
- Céramique
- Panneau de béton Permabase 1/2" avec joints tirés au mortier à céramique et vissé dans les lattes de bois du SONO/MAX25.
- Panneau cimenté PermaBase 1/2 vissé sur SONO/MAX
- Panneau de fibre de bois SONO/MAX25 (25mm) flottant
- Plywood vissé et collé aux poutrelles
- Poutrelles ajourées avec isolant en nattes dans les poutrelles
- Système d'ancrage acoustique
- Gypse 1/2" et Gypse 5/8" Type X

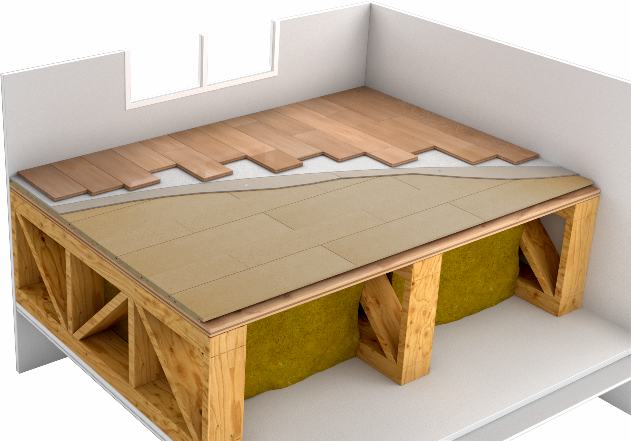

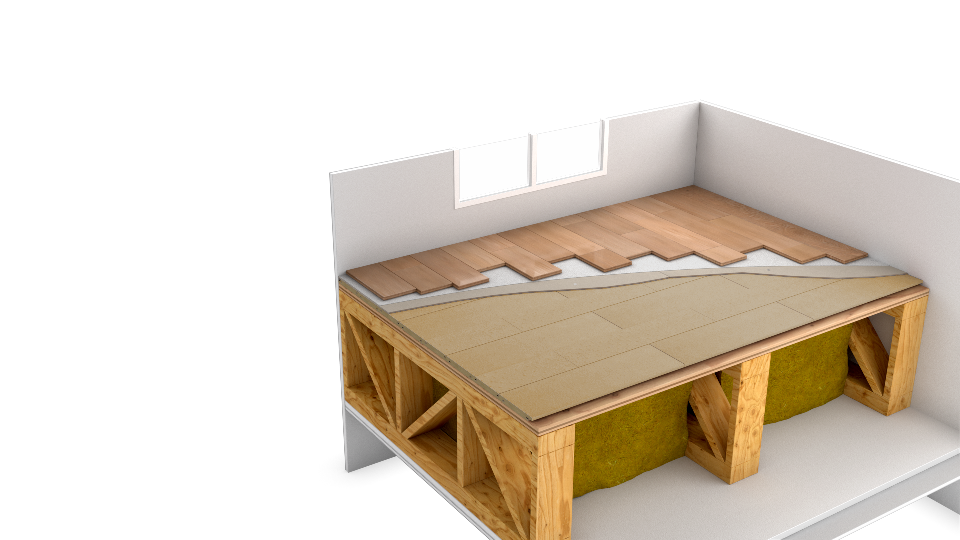

Assemblage pour plancher de bois d'ingénierie, flottant ou laminé.
- Membrane foam noir avec film
- Panneau de béton Permabase 1/2" flottant
- Panneau de fibre de bois SONO/MAX25 (25mm) flottant
- Plywood vissé et collé aux poutrelles
- Poutrelles ajourées avec isolant en nattes dans les poutrelles
- Système d'ancrage acoustique
- Gypse 1/2" et Gypse 5/8" Type X
-MENTIONS IMPORTANTES-
- Pour éviter la transmission des vibrations, fixez la plinthe au mur à 1/16" de tout type de couvre-plancher.
- N'installez pas le SONO/MAX25 dans un endroit humide.
- Le non-respect des présentes instructions peut affecter ou annuler la performance du SONO/MAX25.
- La responsabilité du fabricant est strictement limitée à la valeur du produit SONO/MAX25. Vous devez vous assurer d’avoir bien lu, compris et suivi les procédures d’installation ci-dessus. Le fabricant ne pourra être tenu responsable des erreurs de jugement ou d’un manque de précautions avant ou pendant l’installation.
